Puntos de limpieza y de acceso en sistemas de doble contención

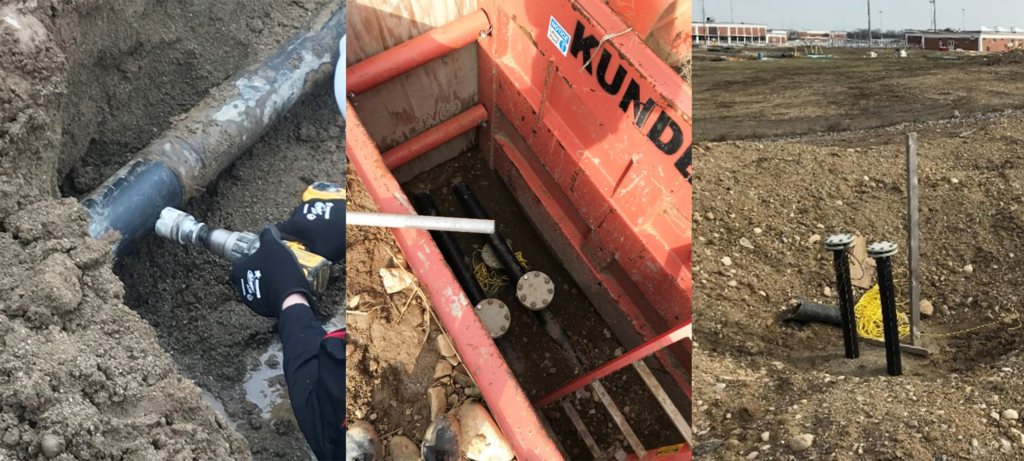

Acceder al espacio entre las tuberías en los sistemas de doble contención es fundamental para la instalación, las pruebas, la inspección y los equipos de monitorización críticos. El acceso se consigue mediante diversos accesorios especiales, tes de acceso, bocas de limpieza o bridas. Sin estos accesorios, se podrían utilizar otros métodos más destructivos, lo cual no es recomendable.

Camisetas de acceso
Una te de acceso, como su nombre indica, está diseñada para proporcionar acceso al espacio anular (a veces llamado «espacio intersticial») de un sistema de tuberías de doble contención. Estas tes pueden tener bridas o una boca de acceso para limpieza, según las necesidades de la instalación. Se prefiere una brida si se requiere un punto de acceso lo más amplio posible, mientras que una boca de acceso puede ser conveniente para instalaciones húmedas o subterráneas donde las tuercas y los tornillos podrían corroerse.

Para las inspecciones, se pueden colocar racores a intervalos regulares. El uso más habitual es para instalar un cable detector de fugas en un sistema de monitorización. La T de acceso te permite pasar el cable por el tubo de contención en tramos manejables y ayuda a evitar que el cable o el material se dañen.

Dogbones®
Para otros métodos de monitorización o pruebas, todos los racores Dogbone® están disponibles con roscas NPT de 1/2″ para usarlos con un manómetro sencillo o una conexión similar. Esto es habitual en procesos como la puesta en servicio, cuando se presuriza el espacio para comprobar las soldaduras. Con la ayuda de un sistema especial de compresor de aire seco, también se puede hacer circular aire seco por la tubería para eliminar cualquier resto de humedad del espacio tras la prueba hidráulica. La toma ofrece un punto práctico para el drenaje con un adaptador macho y una brida. Se recomienda comprar todos los extremos de conexión (o «terminales») con la toma y el tapón.

Limpiezas
Un tapón de limpieza es parecido a los que se ven en las instalaciones de fontanería domésticas, solo que con variaciones en el tamaño y el material para adaptarse mejor al trabajo. Cuando hace falta acceder al interior de la tubería (lo que se conoce como «tubería principal»), es habitual usar tapones de limpieza o terminaciones con bridas. Por ejemplo, una tubería de desagüe puede tener una obstrucción, quizá por una acumulación de minerales provocada por una reacción química. En ese caso, puedes acceder a la tubería para limpiarla con chorro de agua a presión, desatascarla o aplicar otros productos químicos, y así dejar la tubería despejada y lista para usar sin tener que cortarla ni recurrir a otros métodos destructivos. Las bocas de limpieza suelen ser necesarias en las tuberías de desagüe precisamente por esto: para evitar atascos que podrían acabar costando reparaciones mucho más caras.

Durante el proceso de diseño, piensa dónde deben ir los puntos de acceso y dónde se pueden solucionar fácilmente los posibles problemas antes de instalar cualquier material, para evitar problemas costosos en el futuro. Algo tan sencillo como tener el conector en el extremo terminal para la puesta en marcha puede ahorrarte días de trabajo y de comunicaciones solo para poner en marcha un sistema de tuberías. Del mismo modo que colocar correctamente una T de acceso puede ahorrarte horas de trabajo a la hora de instalar un tramo de cable. De verdad que son las cosas sencillas las que ofrecen las mejores soluciones.

AVISO DEL EDITOR: Ten en cuenta que la información de este artículo sólo tiene fines educativos y no sustituye a ninguna información técnica ni especificación de producto de Asahi/America. Consulta al departamento técnico de Asahi/America en el 1-800-343-3618 o en [email protected] sobre todas las aplicaciones de productos en lo que respecta a la selección de materiales en función de la presión, la temperatura, los factores medioambientales, los productos químicos, los medios, la aplicación, etc.
