Opções de válvula borboleta
Chave fim de curso Westlock para válvulas borboleta
Uma caixa de chave fim de curso é montada e acoplada ao atuador para operar luzes indicadoras de posição em painéis de controle, para controlar outros equipamentos, como bombas, compressores e misturadores, para sequenciar outras válvulas ou para feedback e confirmação de posição do PLC. Duas chaves SPDT (single-pole, double throw) são montadas em um compartimento e são ativadas por cames individuais e ajustáveis.
Os cames são conectados ao eixo do came, que é acoplado diretamente ao eixo do atuador. As chaves podem ser configuradas para serem ativadas em posições totalmente abertas ou fechadas, ou em qualquer posição no quadrante de operação do atuador.
A caixa da chave fim de curso está disponível em gabinetes Tipo 4X e Tipo 7, e as chaves podem ser fornecidas em modelos mecânicos ou de proximidade.
A classificação elétrica das chaves mecânicas padrão é de 15 amperes a 250 VCA, o que as qualifica para as seguintes tensões: 12 e 24 VCC, 12, 24 e 115 VCA.
As aplicações ideais incluem:
Processamento de produtos químicos, água e efluentes, aterros sanitários, irrigação, processamento de alimentos, mineração
-

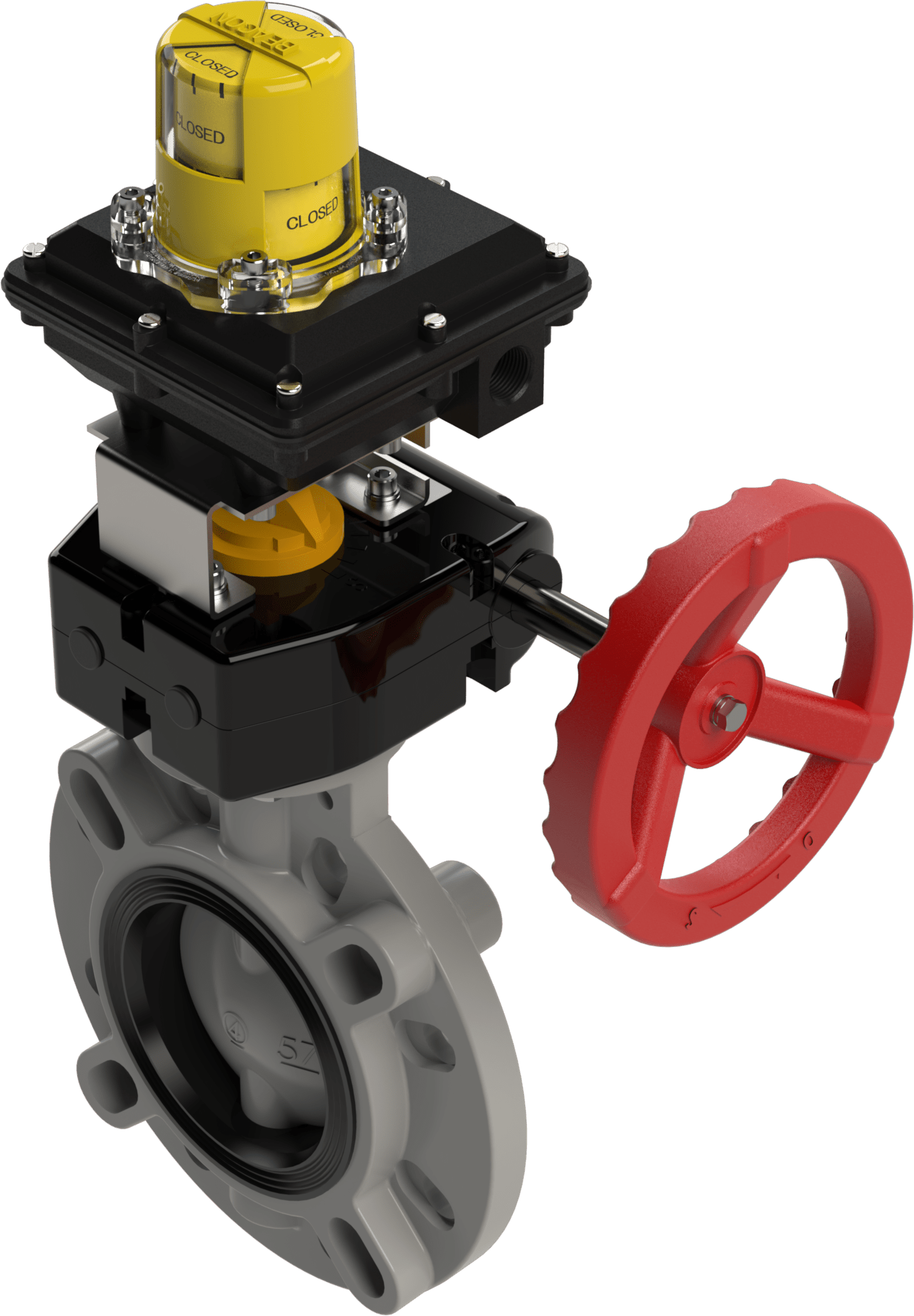

Válvula borboleta CPVC operada por engrenagem com chave de limite Westlock
-
Válvula borboleta de PVC operada por engrenagem com chave de limite Westlock
- Gabinete de resina de engenharia tipo 4X
- Classificação de inflamabilidade UL 94H-B
- Eixo NAMUR
- Aprovado pela CSA
- Indicação da posição do farol
- Câmeras de ajuste por toque
- Acabamento em aço inoxidável
- Duas (2) entradas de conduíte de 1/2″ FNPT
- Duas (2) chaves de limite de polo único e duplo acionamento (2-SPDT); classificação de 15 ampères
- Duas (2) chaves de limite de polo duplo, duplo acionamento (2-DPDT)
- Transmissor de 4-20mA
- Tipo 4x, 7 e 9 Classe 1, Div 1, gabinete de alumínio com revestimento em pó
- Tipo 7 aprovado pela UL, CSA e FM
