Opciones de válvulas de mariposa
Final de carrera Westlock para válvulas de mariposa
Se monta una caja de interruptores de fin de carrera en el actuador y se acopla a él para accionar las luces indicadoras de posición de los paneles de control, para controlar otros equipos como bombas, compresores y mezcladoras, para secuenciar otras válvulas o para retroalimentación y confirmación de posición del PLC. Dos interruptores unipolares de doble efecto (SPDT) están montados en una caja y se activan mediante levas individuales ajustables.
Las levas están conectadas al eje de levas, que está acoplado directamente al eje del actuador. Los interruptores pueden ajustarse para que se activen en posiciones totalmente abiertas o cerradas, o en cualquier posición del cuadrante de funcionamiento del actuador.
La caja del final de carrera está disponible en carcasas de Tipo 4X y Tipo 7, y los interruptores pueden suministrarse en modelos mecánicos o de proximidad.
La capacidad eléctrica de los interruptores mecánicos estándar es de 15 amperios a 250 VCA, lo que los califica para las siguientes tensiones: 12 y 24 VCC, 12, 24 y 115 VCA.
Las aplicaciones ideales incluyen:
Procesado químico, Agua y aguas residuales, Vertederos, Riego, Procesado de alimentos, Minería
-

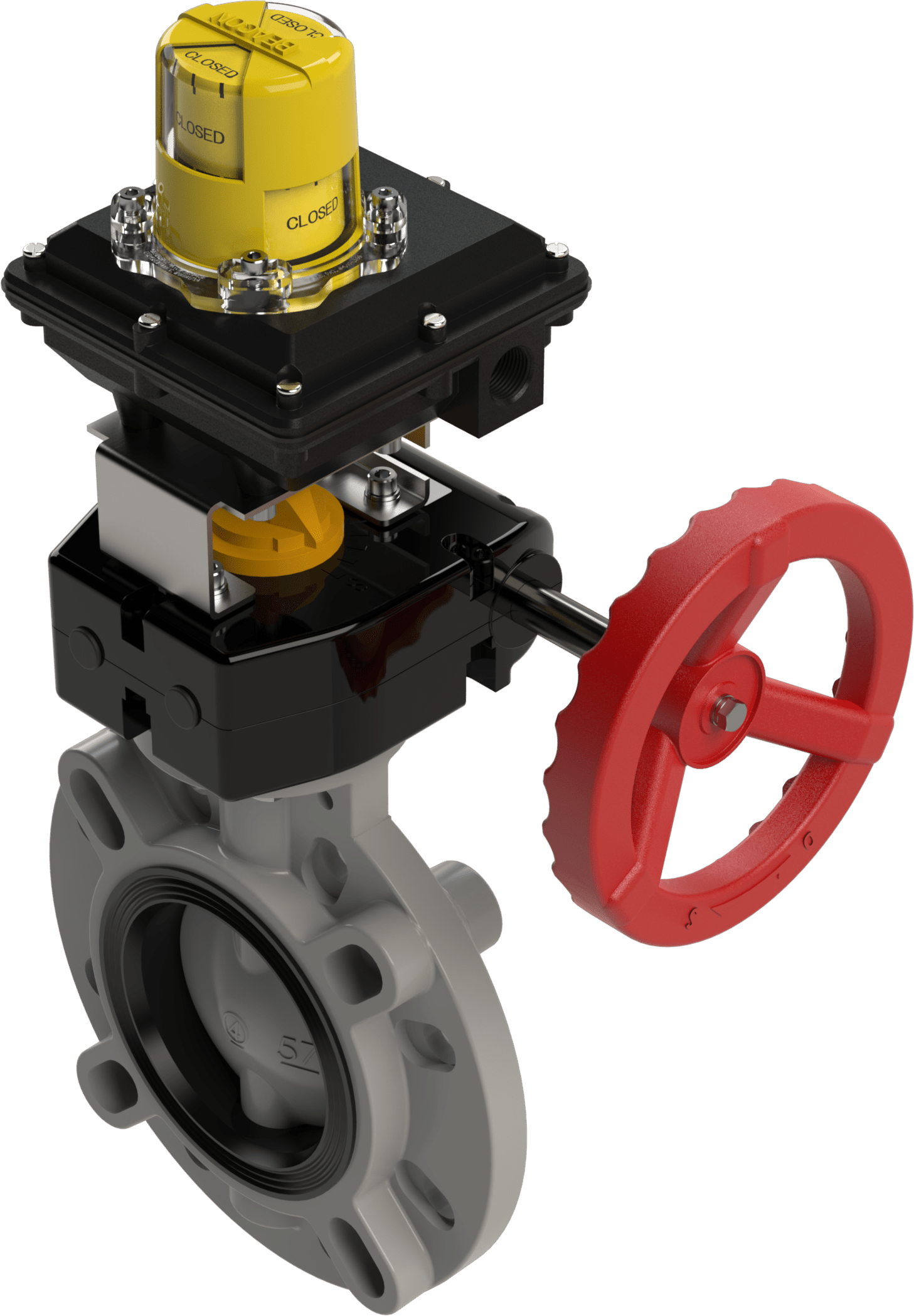

Válvula de mariposa de engranaje de CPVC con final de carrera Westlock
-
Válvula de mariposa de engranaje de PVC con final de carrera Westlock
- Caja de resina de ingeniería Tipo 4X
- Grado de inflamabilidad UL 94H-B
- Eje NAMUR
- Aprobado por la CSA
- Indicación de la posición de la baliza
- Levas de ajuste táctil
- Embellecedor de acero inoxidable
- Dos (2) entradas de conducto FNPT de 1/2
- Dos (2) finales de carrera unipolares de doble efecto (2SPDT); 15 amperios nominales
- Dos (2) finales de carrera de doble polo y doble efecto (2-DPDT)
- Transmisor 4-20mA
- Caja de aluminio con recubrimiento de polvo Tipo 4x, 7 y 9 Clase 1, Div 1
- Aprobado por UL, CSA y FM Tipo 7
