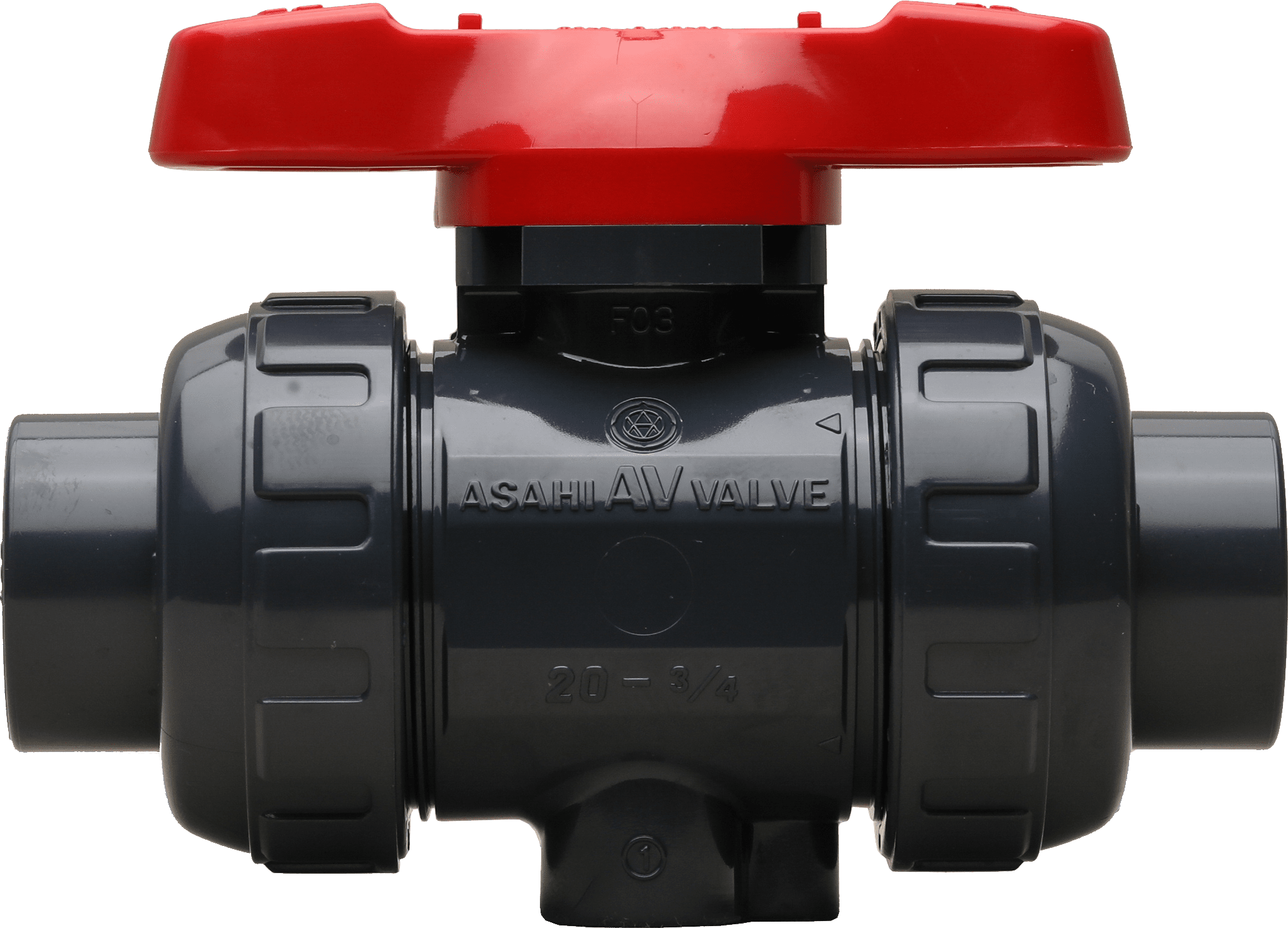

Válvula de bola «True Union» tipo 21/21a
La Type-21/21a es una válvula de bola de unión verdadera fabricada en termoplástico, diseñada para servicios de apertura y cierre resistentes a la corrosión. Los cuerpos de las válvulas están disponibles en PVC, CPVC, PP y PVDF. Los tamaños van desde 1/2 pul. hasta 4 pul. Tienen una presión nominal de 230 psi. También son aptas para servicio a vacío total. Todos los tamaños ofrecen cierre bidireccional. Paso libre completo de 1/2 pul. a 2 pul.
Al tratarse de una válvula de aislamiento de cuarto de vuelta, está diseñada para estar totalmente abierta o totalmente cerrada. No está pensada para regular el caudal. Funciona mejor con fluidos limpios que contengan pocos o ningún sólido en suspensión. Para el control proporcional, echa un vistazo a la válvula de bola de control de caudal SST tipo 21a o a una válvula de diafragma termoplástica.
Un cuerpo de válvula con unión verdadera se puede retirar de la tubería aflojando dos tuercas de unión. Puedes quitar la válvula sin tocar las tuberías de alrededor. Además, se desmonta por completo, así que los asientos, las juntas y la bola se pueden revisar in situ, en lugar de tener que cambiar toda la válvula.
La carcasa lleva una base de montaje ISO moldeada, por lo que la misma válvula admite accionamiento manual, neumático o eléctrico.
Las aplicaciones ideales incluyen:
Válvulas de cierre, tratamiento de aguas, instalaciones acuáticas, fuentes, acuarios, vertederos, piscinas, centrales eléctricas, minería, transporte, procesamiento químico.
Especificaciones:
Tamaños: 1/2″ – 4″ (hay disponibles conexiones finales de 6″ para cuerpos de válvula de 4″)
Presión nominal: hasta 230 psi (PVC, CPVC, PVDF); apto para vacío total, en todos los tamaños
Caudal: Caudal máximo, 1/2″ – 2″; cierre bidireccional
Materiales del cuerpo: PVC, CPVC, PP y PVDF
Materiales de las juntas: EPDM, FKM o AFLAS
Tipo de cuerpo: True Union
Asientos: PTFE con revestimiento de EPDM o FKM
Modelos: PVC y CPVC: con manguito, roscados y con brida (ANSI). PP y PVDF: IPS y métricos (DIN) con manguito, roscados, a tope y con brida (ANSI)
Mantenimiento e instalación
El mango lleva integrada una llave inglesa. Las superficies planas moldeadas a ambos lados del cuerpo evitan que se gire. Esto resulta útil a la hora de apretar las tuercas de unión. Además, un canal cónico para juntas tóricas mantiene las juntas tóricas de los conectores finales bien fijadas en su sitio durante toda la instalación. Las válvulas de PVC y CPVC, con tamaños de 1/2 pul. a 2 pul., incluyen dos opciones de conexión en los extremos: soldadura por encaje o roscada. Para los extremos roscados de CPVC de 1/2 pul. a 1 pul., se incluyen anillos de refuerzo de acero inoxidable.
Recursos:
Certificaciones:
Modelos de PVC/EPDM/FKM con certificación NSF-61
Modelos de CPVC/EPDM/FKM con certificación NSF-61
Preguntas frecuentes
¿Puede una válvula de bola del tipo 21 regular el caudal?
El modelo estándar Tipo 21/21a es una válvula de aislamiento de tipo «abierto/cerrado». La apertura parcial ofrece un control deficiente del caudal y provoca un desgaste desigual del asiento. Para aplicaciones de modulación, Asahi/America ofrece la válvula de bola de control de caudal Tipo 21a SST. Está disponible en tamaños de 1/2″ a 2″. Utiliza una bola mecanizada con precisión y la tecnología Seat Support Technology. Este diseño proporciona un caudal de porcentaje igual modificado en todo el rango de recorrido.
¿En qué tamaños está disponible el modelo Type-21/21a?
El modelo Tipo 21/21a está disponible con cuerpos de válvula de 1/2″ a 4″. Para los cuerpos de válvula de 4″ hay disponibles conexiones finales de 6″.
¿El modelo Type-21 cuenta con la certificación NSF-61?
Sí, para determinadas combinaciones de materiales. Las válvulas de PVC y CPVC tipo 21/21a con juntas de EPDM o FKM cuentan con la certificación NSF-61.
¿Qué conexiones finales hay disponibles en el modelo 21/21a?
El PVC y el CPVC están disponibles en versiones con manguito, roscadas y con bridas ANSI. El PP y el PVDF están disponibles en versiones IPS y métricas (DIN) con manguito, roscadas, de fusión a tope y con bridas ANSI.
¿Se puede accionar una válvula de bola del tipo 21?
Sí. El cuerpo del modelo 21/21a lleva una base de montaje ISO moldeada. Es compatible directamente con los actuadores neumáticos y eléctricos de Asahi/America.
