Vanne à bille « True Union » de type 21/21a
Le modèle Type-21/21a est un robinet à boisseau sphérique thermoplastique à raccord droit, destiné à un service de type « ouvert/fermé » dans des environnements corrosifs. Les corps de vanne sont disponibles en PVC, CPVC, PP et PVDF. Les diamètres vont de 1/2 pouce à 4 pouces. Elles sont conçues pour une pression nominale de 230 psi. Elles supportent également un fonctionnement sous vide total. Tous les diamètres permettent une fermeture bidirectionnelle. Passage libre de 1/2 pouce à 2 pouces.
En tant que vanne d’isolement à quart de tour, elle est conçue pour être soit entièrement ouverte, soit entièrement fermée. Elle n’est pas destinée à la régulation du débit. Elle offre des performances optimales dans des applications avec des fluides propres, ne contenant que très peu ou pas de solides en suspension. Pour un contrôle proportionnel, veuillez vous reporter à la vanne à bille de régulation de débit SST de type 21a ou à une vanne à membrane en thermoplastique.
Un corps de vanne à raccords à vis peut être retiré de la canalisation en desserrant deux écrous de raccord. Vous pouvez retirer la vanne sans toucher à la tuyauterie environnante. Il se démonte également entièrement, ce qui permet d’entretenir les sièges, les joints et la bille sur site, plutôt que de remplacer la vanne.
Une plaque de montage ISO est moulée dans le corps de la vanne, ce qui permet à celle-ci d’être actionnée manuellement, pneumatiquement ou électriquement.
Les applications idéales sont les suivantes :
Vannes d’isolement, traitement de l’eau, aménagements aquatiques, fontaines, aquariums, décharges, piscines, centrales électriques, exploitation minière, transports, traitement chimique.
Spécifications :
Dimensions : 1/2″ – 4″ (raccords d’extrémité de 6″ disponibles pour les corps de vanne de 4″)
Pression nominale : jusqu’à 230 psi (PVC, CPVC, PVDF) ; résistant au vide total, toutes tailles
Débit : plein débit, 1/2″ – 2″ ; fermeture bidirectionnelle
Matériaux du corps : PVC, CPVC, PP et PVDF
Matériaux des joints : EPDM, FKM ou AFLAS
Type de structure : « True Union »
Sièges : PTFE doublé d’EPDM ou de FKM
Modèles : PVC et CPVC : à emboîtement, filetés et à brides (ANSI). PP et PVDF : IPS et métriques (DIN) : à emboîtement, filetés, bout à bout et à brides (ANSI)
Entretien et installation
Une clé à molette est intégrée à la poignée. Des surfaces planes moulées de part et d’autre du corps empêchent toute torsion. Cela facilite le serrage des écrous d’assemblage. De plus, une rainure conique pour joints toriques maintient fermement en place les joints toriques des raccords d’extrémité tout au long de l’installation. Les vannes en PVC et en CPVC, de diamètre compris entre 1/2 pouce et 2 pouces, proposent deux options de raccordement d’extrémité : à souder par emboîtement ou filetées. Pour les extrémités filetées en CPVC de 1/2 pouce à 1 pouce, des bagues de renfort en acier inoxydable sont fournies.

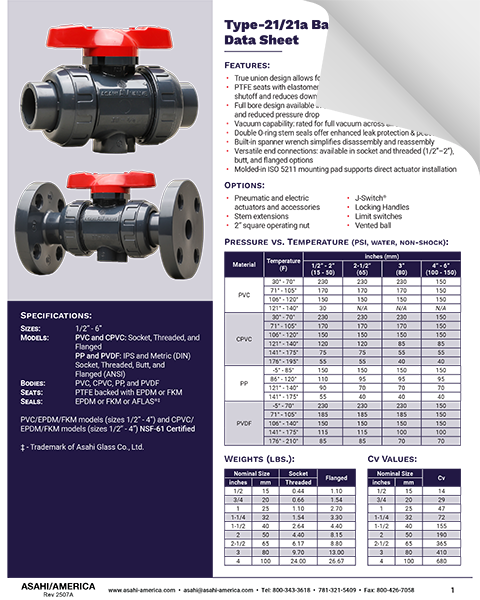

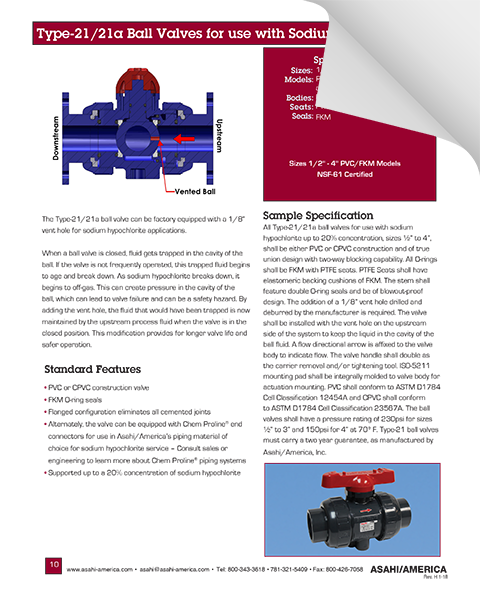

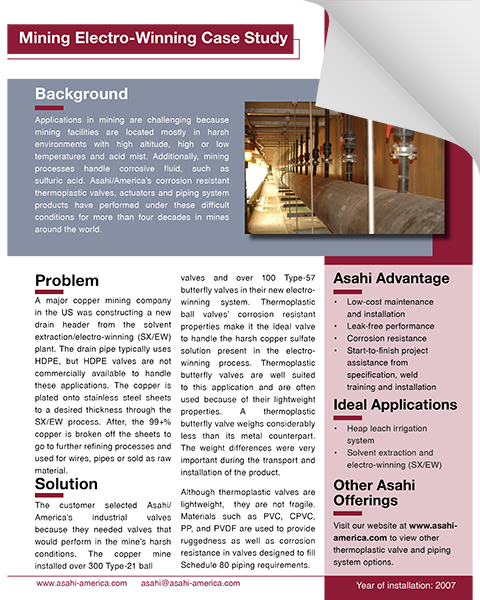

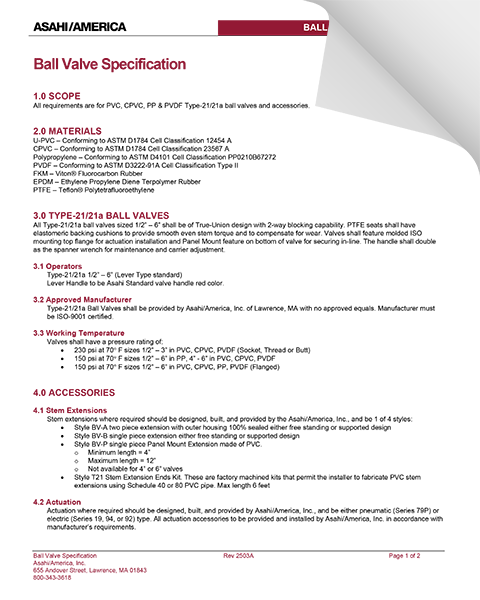

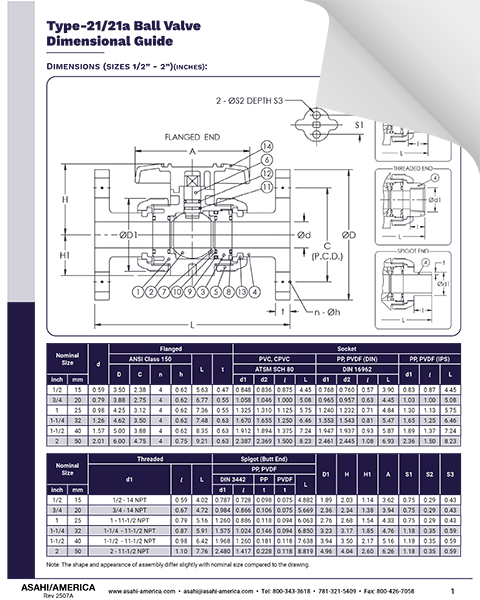

Ressources :
Certifications :
Modèles en PVC/EPDM/FKM certifiés NSF-61
Modèles en CPVC/EPDM/FKM certifiés NSF-61
Foire aux questions
Une vanne à bille de type 21 permet-elle de réguler le débit ?
Le modèle standard Type-21/21a est une vanne d’isolement à position ouverte/fermée. Une ouverture partielle entraîne un mauvais contrôle du débit et une usure inégale du siège. Pour les applications à modulation, Asahi/America propose la vanne à bille de régulation de débit de type 21a SST. Elle est disponible dans des diamètres allant de 1/2″ à 2″. Elle utilise une bille usinée avec précision et la technologie « Seat Support Technology ». Cette conception assure un débit à pourcentage égal modifié sur toute la course.
Dans quelles tailles le modèle Type-21/21a est-il disponible ?
Le modèle Type-21/21a est disponible avec des corps de vanne de 1/2″ à 4″. Des raccords d’extrémité de 6″ sont disponibles pour les corps de vanne de 4″.
Le modèle Type-21 est-il certifié NSF-61 ?
Oui, pour certaines combinaisons de matériaux. Les vannes en PVC et en CPVC de type 21/21a équipées de joints en EPDM ou en FKM sont certifiées NSF-61.
Quels sont les raccords d’extrémité disponibles sur le modèle Type-21/21a ?
Le PVC et le CPVC sont disponibles en versions à emboîtement, filetées et à brides ANSI. Le PP et le PVDF sont disponibles en versions IPS et métriques (DIN) : à emboîtement, filetées, à soudure bout à bout et à brides ANSI.
Une vanne à bille de type 21 peut-elle être actionnée ?
Oui. Une plaque de fixation ISO est moulée dans le corps du modèle Type-21/21a. Elle permet de monter directement des actionneurs pneumatiques et électriques Asahi/America.
