Actuadores eléctricos

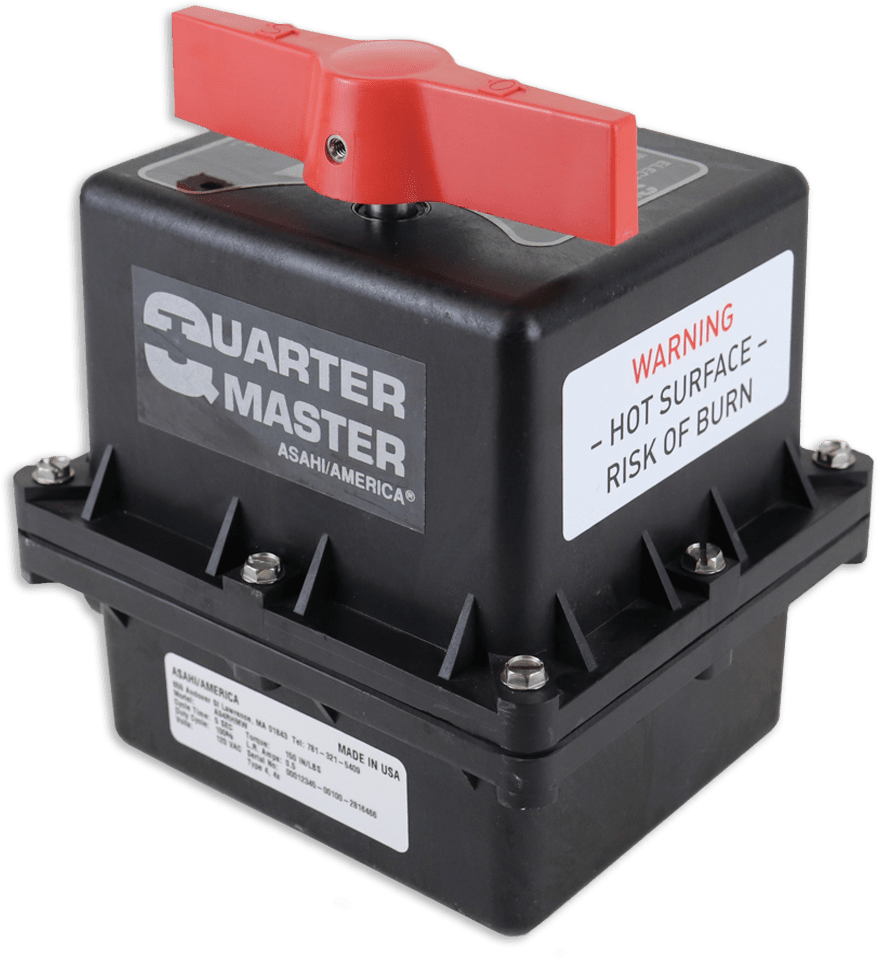

Serie 94 Cuarto de Maestra
El actuador eléctrico de la serie 94 es un actuador eléctrico básico diseñado para válvulas de cuarto de vuelta más pequeñas (generalmente de hasta 4″), y es una buena alternativa de bajo coste a los actuadores eléctricos más grandes. Los actuadores de la serie 94 tienen un motor bidireccional con protección térmica, accionado por condensador y con un tren de engranajes con lubricación permanente. Debido a su tamaño, los actuadores de la serie 94 tienen un tiempo de apertura/cierre corto, de aproximadamente 5 segundos, y un peso de sólo 1,5 kg.
Recursos:
Fichas técnicas
- Hoja de datos – Actuador eléctrico serie 94 con RHM/a>
- Hoja de datos – Esquema eléctrico – Actuador eléctrico serie 94
- Hoja técnica – Accionamiento eléctrico Serie 94 en válvula de bola Tipo-21
- Hoja técnica – Accionamiento eléctrico Serie 94 en válvula de mariposa Tipo-57P
Las aplicaciones ideales incluyen:
Lugares remotos, lugares sin suministro de aire, temperaturas más frías, válvulas más pequeñas, aplicaciones de bajo coste
Certificaciones:
Especificaciones:
Tallas:
A94, B94
Tensión:
120 VAC 1Ph 50/60 Hz (otros disponibles)
Entrada del conducto:
Dos (2) NPT de 1/2
Interruptores:
Dos (2) contactos unipolares de doble efecto (2SPDT) de 15 amperios nominales
Torsión:
150-300 in-lbs
Consumo de amperios:
A94 .5A, B94 .8A
Temperatura ambiente máxima:
150º F
Duración del ciclo por 90º
A94, B94: 5 segundos
- Motor: Inversor, sin escobillas, funcionamiento con condensador 120 VCA 50/60 Hz, monofásico
- Protección contra sobrecarga: Protección integral contra sobrecarga térmica de los bobinados del motor con rearme automático
- Tren de engranajes: Lubricado permanentemente
- Carcasa resistente a la corrosión: Resina de ingeniería Zytel FR50 con embellecedor de acero inoxidable
- Configuración de montaje ISO
- Conducto: Dos entradas de conducto NPT de 1/2″ para eliminar la alimentación cruzada entre las señales de control, retroalimentación y alimentación
- Indicación de posición: Indicador de posición muy visible para la posición positiva de la válvula, incluso a distancia
- Mando manual desembragable: Empuja la empuñadura hacia abajo y gírala en la dirección adecuada (CCW para abrir, CW para cerrar)
- Finales de carrera: Los finales de carrera estándar pueden utilizarse para la indicación luminosa (no deben utilizarse con el PLC para la confirmación de la posición).
- Montaje resistente a la corrosión: El montaje se realiza con soporte PPG o de acero inoxidable, acoplamiento de acero inoxidable y tornillería de acero inoxidable
- Motor conforme a la CE: Todos los motores de 120 VCA y 220 VCA cumplen la normativa CE y están sellados como tales
- Ciclos de trabajo ampliados: Nuestros ciclos de trabajo ampliados son ideales para aplicaciones de modulación y ciclos altos
- Par de salida: Los actuadores eléctricos de la serie 94 tienen un par de salida comprendido entre 150 pulg./lb. y 300 pulg./lb.
- Caja: Tipo 4X
- Conforme a RoHS
