Atuadores pneumáticos
Série 79 PAG

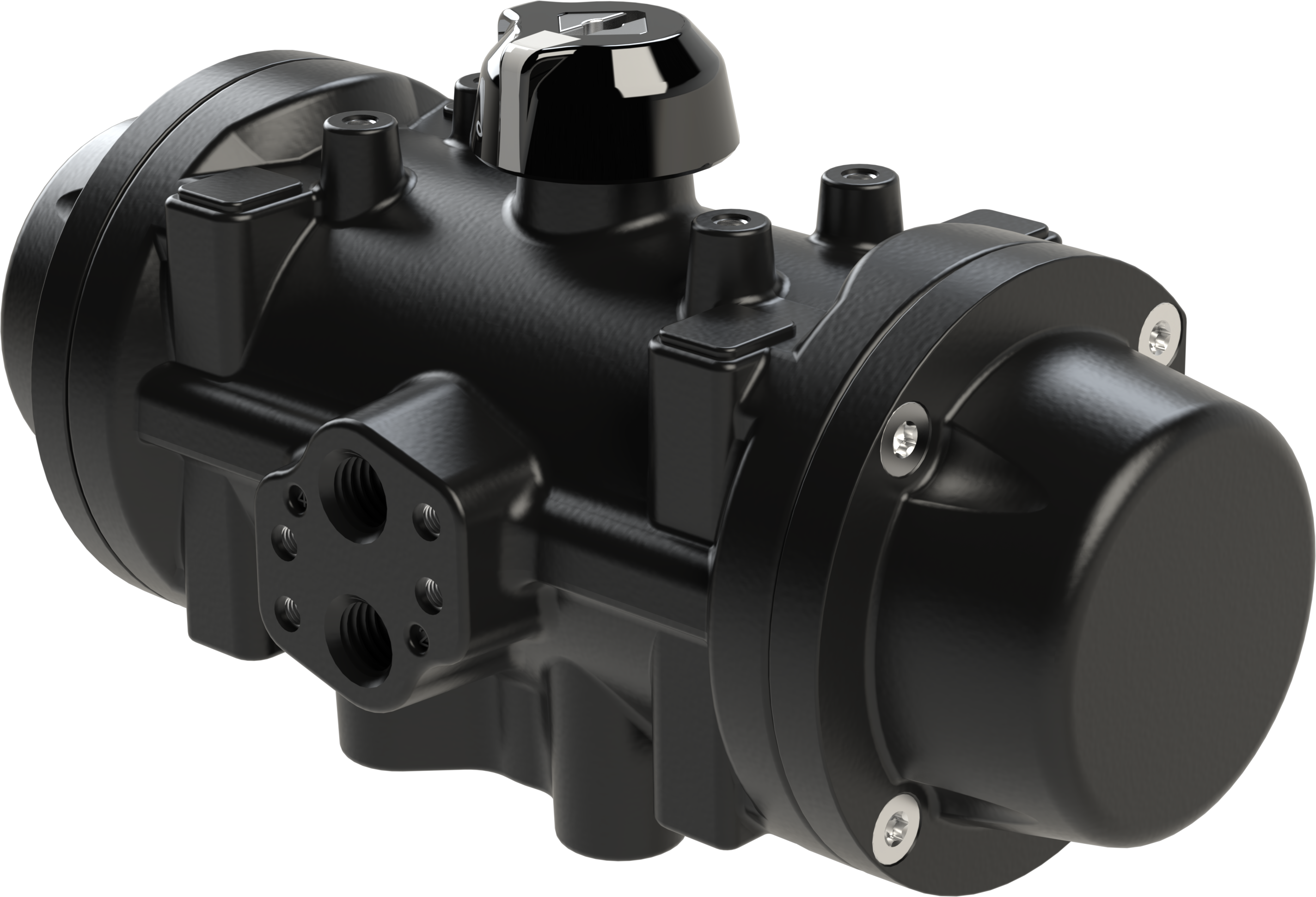

Os atuadores pneumáticos PAG da série 79 têm uma carcaça de poliamida reforçada com vidro para resistência química e alta resistência. O atuador funciona usando um arranjo de pinhão e cremalheira de pistão duplo para um perfil de torque suave em todo o curso do atuador. Os modelos de ar para mola apresentam um conjunto de molas concêntricas para um torque de saída consistente. A base do atuador tem um acionamento de saída ISO e um círculo de parafusos para facilitar a montagem em válvulas de um quarto de volta. A parte superior do atuador tem um indicador visual de posição e uma almofada de montagem NAMUR para acomodar acessórios de montagem. As portas de ar são de 1/4″ NPT e têm um padrão de parafuso NAMUR para acomodar solenoides de montagem embutida.
Recursos:
Folhas de dados
- Folha de dados – Atuador Pneumático Série 79
- Folha de dados – Atuador pneumático Série 79 na válvula de esfera Tipo 21
- Folha de dados – Atuador Pneumático Série 79 na Válvula de Esfera Multiport™ Tipo 23
- Folha de dados – Atuador Pneumático Série 79 na Válvula Borboleta Tipo 57
As aplicações ideais incluem:
Processamento químico, plantas de alvejantes, aquários, mineração, tratamento de água, aterros sanitários, piscinas, usinas de energia
Especificações:
Torque:
58 a 1.335 pol-lbs
Materiais:
Carcaça de poliamida reforçada com vidro, eixo e ferragens de aço inoxidável
Modelos:
Ar-ar
Ar-para-mola (falha fechada)
Ar-para-mola (falha na abertura)
- Corpo do atuador e tampas das extremidades construídas em poliamida com enchimento de vidro
- Operação de pistão duplo, cremalheira e pinhão
- Pressões operacionais recomendadas de 80psi a 120psi
- As posições de falha podem ser especificadas para atuadores de ar para mola
- Indicador visual de posição
- Faixa de temperatura operacional de -25° F a 195° F
- Conexões de ar de 1/4″ NPT
- Acionamento de saída ISO e padrão de parafuso para facilitar a montagem
- Montagem de acessórios NAMUR
- O eixo de saída é de aço inoxidável 300
