Agujas de inyección: consideraciones de diseño para una dosificación química segura y eficaz
Escrito por Dan Harrington, ingeniero de aplicaciones
Las agujas de inyección son un componente sencillo pero fundamental en los sistemas de dosificación de productos químicos, diseñadas para introducir de forma segura productos químicos corrosivos o reactivos en las líneas de proceso a presión. Cuando se eligen e instalan correctamente, protegen los componentes del sistema, mejoran la mezcla de los productos químicos y alargan la vida útil de las tuberías y la instrumentación.
¿Qué es una pluma de inyección?
Una pluma de inyección es un accesorio especializado que sobresale en la corriente de flujo, lo que permite inyectar productos químicos hacia el centro de la tubería, evitando el contacto con las paredes y favoreciendo una mezcla completa. Se suele utilizar junto con bombas dosificadoras en el tratamiento de aguas, el procesamiento químico y los sistemas de dosificación industrial.
Aspectos clave a tener en cuenta en el diseño
Compatibilidad de materiales
En el mercado se pueden encontrar tubos de inyección fabricados con todos los materiales de tuberías de Asahi/America. Se recomienda elegir materiales que sean químicamente resistentes tanto a la sustancia inyectada como al fluido que circula por la tubería. Por ejemplo:
- PE avanzado (Chem Proline®) para hipoclorito de sodio
- PVDF para aplicaciones de alta pureza
- ECTFE (Super Proline®) para ácidos como el sulfúrico
- Polipropileno para el tratamiento general del agua
Tamaño y longitud de la pluma
Los manguitos se introducen entre un tercio y la mitad del diámetro de la tubería para llegar a la corriente de flujo. El diámetro del manguito debe poder pasar a través de los componentes moldeados, como los adaptadores hembra y los extremos con brida o sin brida. Ambas medidas de diámetro son fundamentales para el proceso de diseño.
Parámetros de presión y temperatura
Es importante determinar la presión nominal de un vástago de inyección para que iguale o supere la presión máxima de funcionamiento del sistema. Aunque hay algunos vástagos con una presión nominal de 150 psi o más, las conexiones roscadas pueden suponer una limitación si no se instalan correctamente. Además, también es importante elegir un elastómero adecuado para la aplicación (por ejemplo, FKM o EPDM).
Retractabilidad y mantenimiento

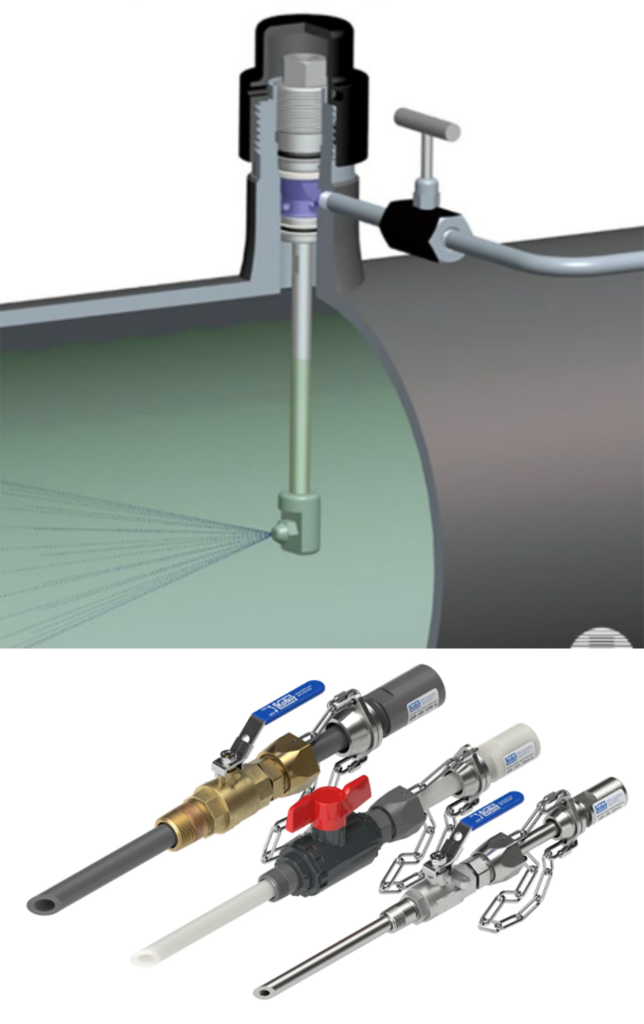

Algunas agujas son fijas, mientras que otras son retráctiles y cuentan con válvulas de aislamiento y collares de seguridad. Los modelos retráctiles son ideales para puntos de dosificación de uso intensivo, ya que permiten realizar el mantenimiento sin necesidad de despresurizar el sistema.
Integración de la válvula de retención
Muchas plumas de inyección también incluyen una válvula de retención integrada para evitar el reflujo, lo que protege a las bombas dosificadoras y a los productos químicos de la contaminación.
Métodos habituales de conexión de la pluma de inyección

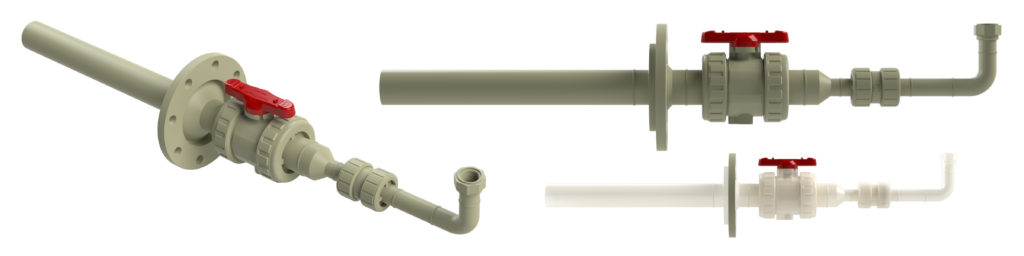

Hay dos tipos habituales de conexiones entre un tubo de inyección y la tubería en la que se realiza la inyección. La primera es una conexión roscada, en la que la pluma de inyección tiene una rosca macho en la base y se enrosca en la pared lateral de la tubería. La segunda es una conexión con brida, en la que la pluma de inyección pasa a través de una brida ciega (algo habitual en las conexiones de tanques).
Consejos para la instalación de las puntas de inyección
- Siempre que sea posible, monta el vástago de inyección en posición perpendicular al flujo
- Evita instalar tubos de inyección antes de equipos o instrumentos sensibles
- Etiqueta el tubo de inyección indicando el producto químico que se inyecta y la dirección del flujo para cumplir con las normas de seguridad
Un tubo difusor y un vistazo a cómo funciona en un tanque
Componentes relacionados
Tubos de aireación
Los tubos difusores son dispositivos similares que se utilizan para dispersar de manera uniforme gases o líquidos dentro de depósitos, depuradores o redes de tuberías. Aunque no siempre se utilizan en la dosificación en líneas presurizadas, desempeñan una función similar en la mezcla y distribución de productos químicos, especialmente en sistemas discontinuos o a presión atmosférica. Las principales diferencias entre estos y las varillas de inyección incluyen el hecho de que los tubos difusores:
- Incluyen múltiples perforaciones o difusores para facilitar la formación de burbujas o gotitas finas
- Se suelen utilizar en aplicaciones de aireación, ajuste del pH o transferencia de masa gas-líquido
- Se puede fabricar con los mismos termoplásticos para que sea resistente a la corrosión
Los tubos difusores son ideales cuando es más importante lograr una distribución uniforme del producto químico por todo el tanque que una inyección precisa en el flujo.
Tubos de inmersión/ventilación
Un tubo de inmersión es un accesorio que suele instalarse dentro de depósitos de almacenamiento o bidones de dosificación de productos químicos para extraer estos productos a determinadas profundidades. Por ello, deben estar fabricados con materiales compatibles con el producto químico almacenado y, a menudo, se refuerzan con aletas a lo largo de su longitud para soportar la succión al vacío y los ciclos térmicos. Tubos de inmersión:
- Asegúrate de que haya succión en el fondo del depósito para aprovechar al máximo los productos químicos
- Se puede combinar con válvulas de pie o filtros para evitar la entrada de residuos
- Se suelen utilizar junto con las agujas de inyección en el extremo de salida de un sistema de dosificación
Aplicaciones relevantes
Entre los usos más comunes de las herramientas y accesorios mencionados se incluyen:
- Inyección de hipoclorito de sodio en las redes de agua potable
- Neutralización ácido-base en el tratamiento de aguas residuales
- Dosificación de coagulantes en la elaboración de alimentos y bebidas
- Inyección de antiincrustante en sistemas de ósmosis inversa
- Dispersión química uniforme mediante tubos difusores en los tanques de neutralización
- Extracción de productos químicos de contenedores o bidones mediante tubos de inmersión en sistemas de dosificación
Reflexiones finales
Un tubo de inyección bien especificado reduce los riesgos, mejora la precisión de la dosificación y alarga la vida útil del sistema. Utilizando cualquier tubo de inyección estándar del mercado, Asahi/America puede ofrecerte componentes y recomendaciones de diseño para adaptar tubos de inyección, tubos de inmersión y tubos difusores a los sistemas de tuberías. Además, podemos diseñar un sistema desde cero utilizando una combinación de componentes personalizados y estándar, incluyendo múltiples materiales, tamaños y configuraciones. ¡Ponte en contacto con nuestro equipo técnico hoy mismo para que te ayuden a dimensionar y seleccionar la solución adecuada para tu aplicación!
