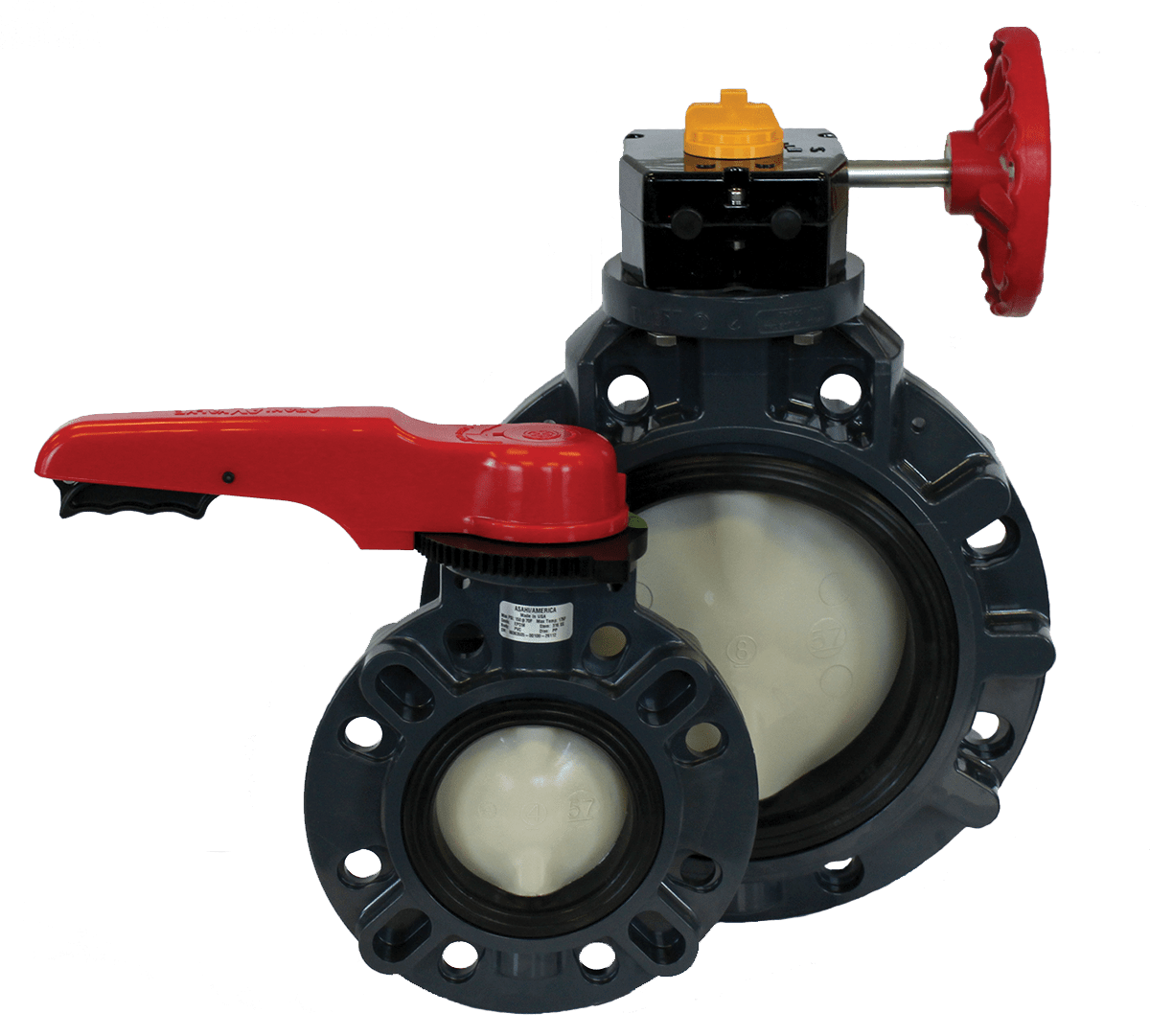

Vannes papillon Type-57P (1-1/2″ – 14″)
Les vannes papillon Type-57P sont des vannes quart de tour offrant une caractéristique d’écoulement à pourcentage constant. Elles permettent un contrôle modéré du débit et conviennent donc aussi bien à un fonctionnement tout ou rien qu’à un service de régulation. Elles présentent une bonne tolérance aux solides en suspension, mais ne sont pas recommandées pour une utilisation avec des boues chargées ou des débris. La vanne papillon Type-57P est parfaitement adaptée à une grande variété d’applications d’écoulement de fluides.
Ressources :
Fiches techniques
Guides dimensionnels
Spécifications
Les applications idéales sont les suivantes :
Vannes d’isolement, vannes de régulation, traitement chimique, traitement de l’eau, jeux d’eau, fontaines, aquariums, décharges, piscines, centrales électriques, exploitation minière, transport
Certifications :
Spécifications :
Tailles :
1-1/2″ – 14″
Matériaux de la carrosserie :
PVC, CPVC, PP, PVDF
Matériaux du siège :
EPDM, FKM, Nitrile
Matériaux du disque :
PVC, CPVC, PP, PVDF
- Tige en acier inoxydable 316 avec engagement complet du disque
- La conception du siège intégral élimine les joints d’étanchéité
- Prévention du serrage excessif du siège
- Verrouillage – Cadenas moulé dans la poignée et 2 trous d’étiquetage moulés dans le corps du robinet.
- Indicateur de position très visible de O° à 90° avec 19 positions de verrouillage du réglage fin
- ISO 5211 F07 – F14 cercle de boulons sur la bride supérieure
- Support de tige en polypropylène
- Disque sphérique
- Tige et corps non mouillés – Isolés des milieux de culture
- Opérateur Plasgear™
Actionnement électrique
- Series 19 Tout ou rien (actionneur électrique)
- Series 19 Sécurité intégrée (actionneur électrique)
- Series 19 Modulante (actionneur électrique)
- Series 19 Sécurité intégrée modulante (actionneur électrique)
- Série 10 (actionneur électrique)
- Série 92 (actionneur électrique)
- Série 94 (actionneur électrique)
- Tandem pneumatique ou électrique
Actionnement pneumatique
- Opérateurs de chaîne
- Plasgear™ Gear Operator
- Speed Handle™ pour Plasgear™ Operator
- Extensions de la tige
- Écrous de manœuvre carrés de 2 pouces
- Tandem électrique ou pneumatique
- Vanne papillon à oreilles de fixation (lug) Type-57P
- Série P – Interrupteur de fin de course – levier et engrenage
- Interrupteur de fin de course Westlock – Engrenage
